Unsere HV- Kalibrierboxen Type: HKW-03BKS
jetzt mit neuen Widerstandswerten bis 5kV !!
Produktbereich : Widerstand
Unsere neuen Hochohm - Kalibrierwiderstände bis 10 Tera-Ohm
Type: HKW-03GEM
Unterschiedliche Ausführungen von Hochohmwiderständen für Widerstandsmessgeräte,
Isolationstester bis zu Teraohmprüfgeräten.

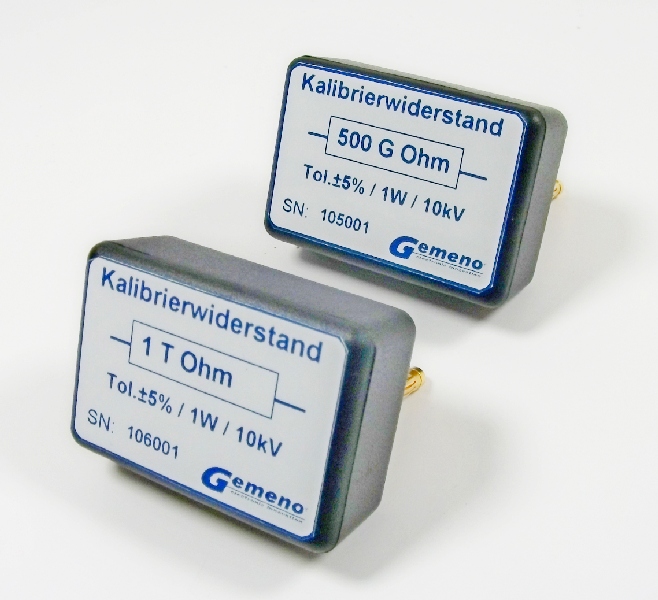

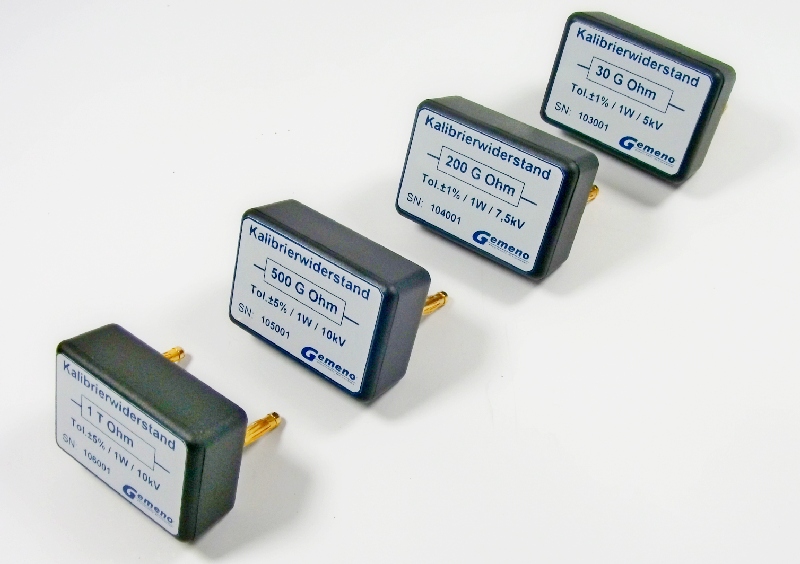

Handlich, klein, hochpräzise sind unsere Hochohmwiderstände vom Type: HKW-03GEM
Der Kalibrierwiderstand ist ideal zur Zwischenprüfung oder Kalibrierung für Widerstandsmessgeräte bis 10 Tera Ohm. Tech.Daten entnehmen Sie aus der Tabelle.
Je nach Kundenanforderung werden diese in unser Standard Gehäuse mit Goldkontaktstiften 4mm eingebaut.
Wir fertigen aber auch auf Kundenwunsch die von Ihnen vorgeschlagenen Gehäuse mit Ihren Anschlussbedingungen. Auch passend für Ihr Messgerät.
Keine Anschlussleitungen mehr, einfach aufstecken.
Sie können aber auch die Widerstände selber einbauen. Schreiben Sie uns Ihre Wünsche und Sie erhalten ein Angebot.
Wir freuen uns auf Ihre Anfragen.
Kalibrierwiderstände Hochohm-Widerstände Type:
HKW-03GEM bis 10 Tera-Ohm
Hier die Tech.Daten
Arbeitswiderstand:Präzisionsdickschichtwiderstand
VCR(ppm/V): 10ppm bis 50ppm / Volt DC; Tk(ppm/K) siehe Datenblatt
Temperaturbereich : 23°C-110°C / Tk(ppm/K siehe Tabelle
Berechnungstemperatur: ≥ ∆Tk ab 23°C in ppm
Einbauart: Buchsen oder Goldkontaktstifte
Abstand der Goldkontaktstifte Standard 19 mm (Geräteabstand) oder nach Kundenangabe.
Arbeitsbereich:-50°C bis +110°C
Abgeschirmtes Gehäuse Standard ABS: (BxHxT) 50 x 35 x 20 mm mit 4mm Kontaktstift ,Abstand Stift zu Stift 19mm
(Gerätebuchsenabstand)Gewicht:ca.83g je nach Kundenaufbau
|
Bezeichnung |
Wid.Wert |
Toleranz |
TK - ppp / K |
Leistung Watt |
Maximale |
GEM-Best.Nr. |
| HKW-03GEM | Datenblatt HKW-03 GEM auf Anforderung | |||||
| 0.1 M Ohm | 1% | 25ppm | 1 W | 10 kV | HKW-0301 | |
| 1 M Ohm | 1% | 25ppm | 1W | 5 kV | HKW-031 | |
| 2 M Ohm | 1% | 25ppm | 1W | 5 kV | HKW-032 | |
| 10 M Ohm | 1% | 50ppm | 1W | 5 kV | HKW-0310 | |
| 100 MOhm | 1% | 50ppm | 1W | 5 kV | HKW-03100 | |
| 500 MOhm | 1% | 50ppm | 1W | 5 kV | HKW-03500 | |
| 1 G Ohm | 1% | 50ppm | 1.5W | 10 kV | HKW-031G | |
| 2 G Ohm | 1% | 50ppm | 1W | 5 kV | HKW-032G | |
| 4 G Ohm | 1.5% | 50ppm | 1.5W | 10 kV | HKW-034G | |
| 5 G Ohm | 1% | 100ppm | 1W |
5 kV | HKW-035G | |
| 10G Ohm | 1% | 100ppm | 1W | 5 kV | HKW-0310G | |
| 100 GOhm | 5% | 100ppm | 1,5W | 7,5 kV | HKW-03100G | |
| Sonderausführung | 500 GOhm | 10% | 100ppm | 3,0W | 15 kV | HKW-03500SG |
| 1T Ohm | 5% | 100ppm | 1,5W | 10 kV | HKW-031T | |
| Sonderausführung | 1T Ohm | 10% | 100ppm | 1,2W | 20 kV | HKW-031ST |
| Sonderausführung im grösseren Gehäuse | 10T Ohm | 10% | 100ppm | 1,2 W | 30 KV | HKW-0310T |
| MX6724 |
Datenblatt MX6724 auf Anforderung | |||||
| Sonderausführung | 1 G Ohm | 1.0% | 80ppm | 10W | 32 kV | G1-1G-10W |
Präzisions-Hochohm-Widerstände von 1M bis 10T ,Belastbar bis max. 3W !! , und Nennspannung bis max.30kV!!
Sie finden Ihren Wert nicht in der Tabelle ?
Starten Sie einfach eine unverbindliche Anfrage, und nennen Sie uns Ihre Wunsch-Widerstands-Werte wir beraten Sie gerne
für Ihren Anwendungsfall.
|

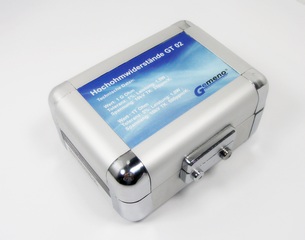

Bei ein oder zwei Prüfwerten mit unserem Standardgehäuse können Sie die Prüfbox GT02 als Aufbewahrungsbox zum Sonderpreis kaufen. Preise auf Anfrage. |
Best.Nr.: GT 02 |
 |
|

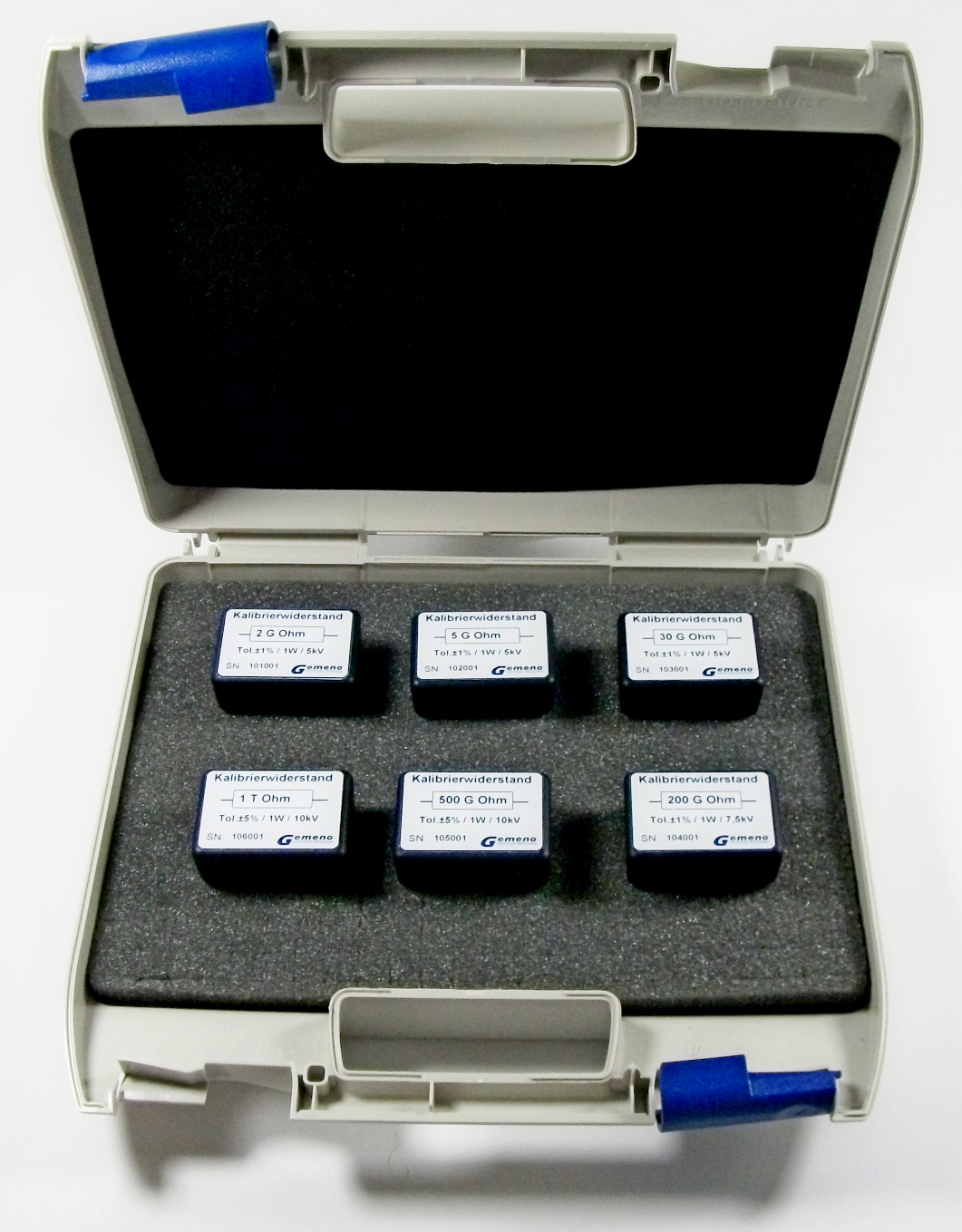

Bei mehr als drei Prüfwerten mit unserem Standardgehäuse können Sie die Prüfbox GT02 als Aufbewahrungsbox zum Sonderpreis kaufen Preise auf Anfrage. |
Best.Nr.: GT 06 |
 |
Preise auf Anfrage, keine Lagerware, wird auf Kundenwunsch angefertigt.
